本章介绍后台通讯组件 INTELLISLOT 的应用，主要包括后台通讯卡的介绍、安装、调试等内容。

1 后台通讯卡介绍

冷冻水空调的后台通讯配置支持以下两种通讯卡：

1．TCP/IP 通讯卡

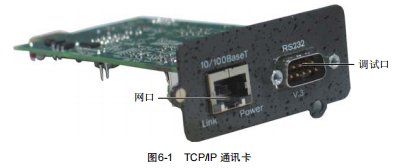

TCP/IP 通讯卡如图 6-1 所示。该卡可提供网络接口，MIB 库，且可通过 IE 浏览数据。

2．485 通讯卡

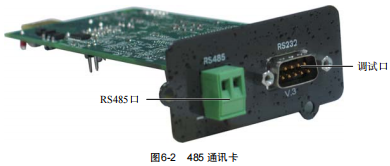

485 通讯卡如图 6-2 所示。该卡可以给后台提供 RS485 接口的 Modbus 协议。

后台通讯卡安装

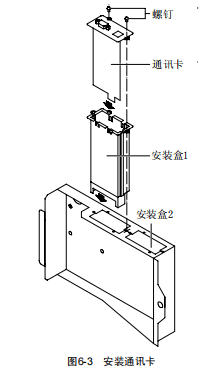

安装通讯卡冷冻水空调机组上已经安装了安装盒 1 和安装盒 2。如用户需要安装后台通讯配置，只需按图 6-3 所示，把通讯卡插入安装盒 1 中，拧紧螺钉即可

接线

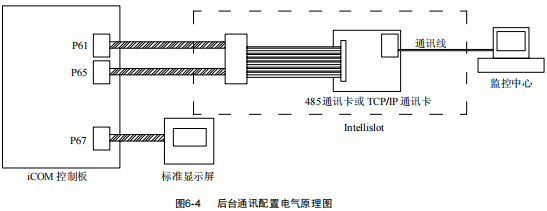

后台通讯配置的电气原理图，如图 6-4 所示。其中 P61、P65 和 P67 电缆，在机组出厂时已经接好，现场只需通过通讯线将通讯卡与监控中心连接。

后台通讯组件调试

通讯线连接完成后，开始进行设置超级终端和通讯卡参数。

注意

在调试之前，必须先进入 iCOM 控制板的“维护菜单”，把“网络设置”中的 S824 监控地址设为“3”，S835 监控协议设为“Vlcty(Velocity)”，S843 导入控制设为“S+R”。
